あ スラックアジャスター は、エア ブレーキ チャンバーのプッシュロッドをブレーキ カムシャフトに接続するメカニカル アームです。ブレーキがかかると、圧縮空気がプッシュロッドを外側に押し、スラックアジャスターがその直線力を S カムの回転力に変換し、ブレーキシューをドラムに対して広げます。 スラックアジャスターが適切に機能していないと、ブレーキシューがドラムに完全に接触できず、制動力が大幅に低下します。
「スラック」という用語は、ブレーキシューとドラムの間の隙間または遊びを指します。ブレーキライニングが時間の経過とともに摩耗すると、そのギャップが増加します。つまり、実際にブレーキがかかる前にプッシュロッドをさらに遠くまで移動する必要があります。スラックアジャスターの仕事は、その摩耗を補正し、プッシュロッドのストロークを安全な動作範囲内に保つことです。通常、FMCSA 規制では、ブレーキチャンバーのタイプとサイズに応じた特定の測定値にすぎないと定義されています。
スラックアジャスターは、クラス 6、7、8 のトラック、トレーラー、バス、および特定の建設機械など、エア ブレーキを備えたほぼすべての中型および大型商用車に搭載されています。これらは各ブレーキアクスル端に取り付けられており、ファウンデーションブレーキアセンブリと連動して動作します。
エアブレーキシステムで使用されるスラックアジャスターには、主に手動と自動の 2 種類があります。違いを理解することは、メンテナンスのスケジュール設定や道路脇の検査において重要です。

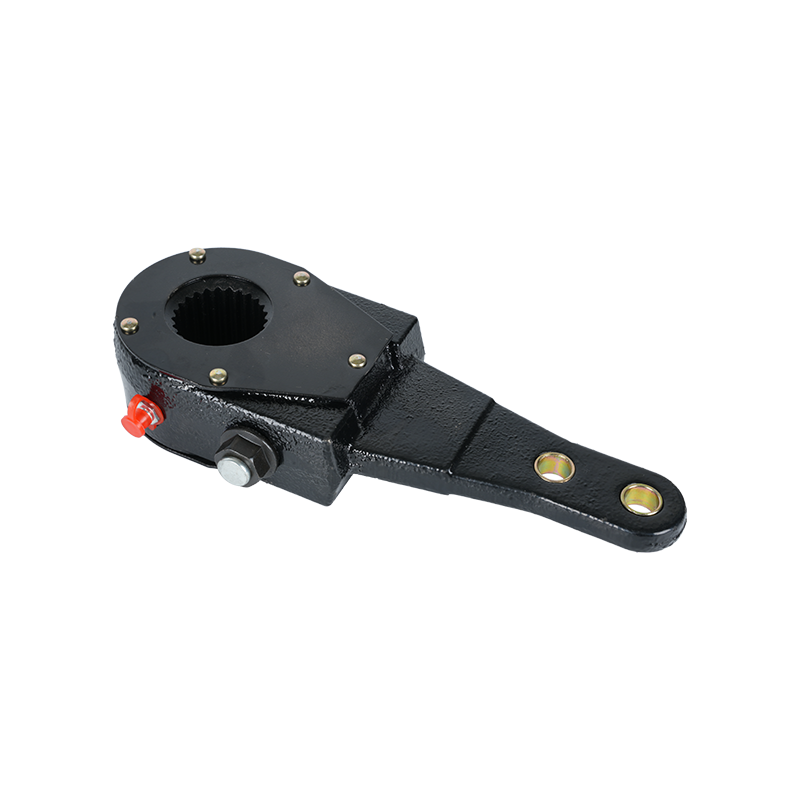

手動スラックアジャスターは、訓練を受けた整備士または技術者による定期的な調整が必要です。六角頭の調整ボルト (通常は 9/16 インチの継手) があり、これを回すと内部のウォーム ギアが回転し、カムシャフトに対するアジャスター アームの位置が変更され、ブレーキとドラムのクリアランスが狭まります。 手動アジャスターは、頻繁に使用される条件下では、毎日できるだけ頻繁にチェックして調整する必要があります。 手動調整を無視することは、商用車がブレーキ検査に合格しない最も一般的な理由の 1 つです。
手動スラックアジャスターは、古い車両や特定の特殊な装置に今でも搭載されています。 1994 年以来、FMCSA は、新しく製造されるすべてのエアブレーキ付きトレーラーに自動スラックアジャスターの使用を義務付け、1995 年以降は同じ規則がトラックとバスにも適用されます。ただし、これらの日付より前に製造された車両でも、適切にメンテナンスされていれば、マニュアル ユニットで合法的に動作する可能性があります。
あutomatic slack adjusters — commonly abbreviated as ASAs — self-adjust every time the brakes are applied. An internal mechanism senses when the pushrod stroke exceeds the optimal range and rotates the adjuster to compensate. 理論的には、ASA が適切に機能していれば、人間の介入なしに常に正しいプッシュロッド ストロークが維持されるはずです。 実際には、ASA は固着、磨耗、または誤動作する可能性があり、自動調整装置の固着は自己修復できないため、依然として定期的に検査する必要があります。
あ common misconception is that automatic slack adjusters require zero maintenance. That is incorrect. If an ASA cannot maintain the pushrod stroke within spec, the underlying cause is often worn brake linings or drums — conditions the adjuster cannot fix on its own. Replacing the adjuster without addressing the root cause will only result in repeated out-of-adjustment brakes.
| 特徴 | 手動スラックアジャスター | あutomatic Slack Adjuster |
|---|---|---|
| あdjustment Method | 技術者によるマニュアル | ブレーキをかけるたびに自動調整 |
| メンテナンスの頻度 | 毎日から毎週のチェック | 定期点検はまだまだ必要 |
| 必須以降 | レガシー機器のみ | 1994年（トレーラー）、1995年（トラック/バス） |
| 不適応のリスク | 維持しないと高くなる | 低くなりますが、押収された場合は可能です |
| 代表的な用途 | 古いトラック、特殊車両 | あll modern commercial vehicles |
スラックアジャスターがなぜそれほど重要なのかを理解するには、ペダルからホイールまでエアブレーキが実際にどのように機能するかを追跡することが役立ちます。
このシステムでは、スラックアジャスターは本質的にレバーです。他のレバーと同様、その有効性はアームの長さと力が加えられる角度によって異なります。 最適な形状は、フルブレーキがかかった時点でスラックアジャスターアームがプッシュロッドに対して約 90 度の場合に発生します。 ブレーキが調整されていない場合、この角度がずれ、機械的利点とブレーキ効率が低下します。
スラックアジャスターのアームの長さはインチで測定され、アジャスター本体に刻印または鋳造されています。一般的な長さは 5-1/2 インチと 6 インチです。アームの長さは、ブレーキ チャンバーのサイズと車軸のメーカーの仕様に一致する必要があります。不適切なアーム長を混在させると、ブレーキ トルクに影響を与える重大な安全上の誤りとなります。
49 CFR Part 393 および CVSA ブレーキ検査基準に基づく連邦規制により、チャンバー サイズごとに最大許容プッシュロッド ストローク長が定義されています。これらの制限を超えると、ブレーキが調整できなくなり、車両が使用不能になることを意味します。
一般的なブレーキ チャンバー タイプの最大ストローク制限の例を次に示します。
| チャンバータイプ | 最大ストローク（標準） | 最大ストローク（ロングストローク） |
|---|---|---|
| タイプ12 | 1-3/4 インチ (44 mm) | 2 インチ (51 mm) |
| タイプ16 | 1-3/4 インチ (44 mm) | 2 インチ (51 mm) |
| タイプ20 | 1-3/4 インチ (44 mm) | 2 インチ (51 mm) |
| タイプ24 | 1-3/4 インチ (44 mm) | 2 インチ (51 mm) |
| タイプ30 | 2 インチ (51 mm) | 2-1/2 インチ (64 mm) |
| タイプ36 | 2-1/4 インチ (57 mm) | 3 インチ (76 mm) |
あ brake that is even 1/4 inch over the maximum stroke limit can reduce braking force by 20 percent or more. 満載の80,000ポンドのコンビネーション車両では、ブレーキトルクの減少により停止距離が数十フィート増加する可能性があり、高速道路の速度で致命的な衝突を引き起こすのに十分です。
検査官は、プッシュロッドが静止していることをマークし、ブレーキに約 90 psi の空気圧を加え、プッシュロッドがどれだけ動いたかを測定することによって、プッシュロッドのストロークを測定します。このテストは迅速かつ簡単であるため、レベル I 検査中に CVSA 検査官が最初にチェックする項目の 1 つとなります。
あ bad or out-of-adjustment slack adjuster does not always announce itself dramatically. In many cases, the vehicle still stops — just not as effectively or evenly. Here are the most reliable indicators that something is wrong.
ブレーキペダルに通常よりも強い圧力が必要な場合、または車両の応答に著しく時間がかかる場合は、シューがドラムに接触する前にプッシュロッドが移動しすぎている可能性があります。これは、スラックアジャスターが緩すぎることによる直接的な症状です。
一方のスラックアジャスターが適切に調整されていて、反対側の車軸端のスラックアジャスターが正しく調整されていない場合、制動力は不均等になります。制動力が大きい側はより速く減速し、車両はその方向に引っ張られます。これは、濡れた状態や滑りやすい状態では特に危険であり、コンビ車両ではジャックナイフのような状況を引き起こす可能性があります。
ブレーキをかけた状態での目視検査中に、各プッシュロッドを監視できます。完全に伸びている、またはほぼ完全に伸びているように見える場合は、スラックアジャスターがシューとドラムの間に適切な隙間を維持していません。最大ストロークでは、チャンバー内のダイアフラムは力を加えるのではなくチャンバー壁を押すことになるため、機械的に非効率で危険です。
逆の問題、つまりアジャスターの設定がきつすぎると、ブレーキを解除したときでもブレーキ シューがドラムに部分的に接触したままになります。これにより一定の摩擦が生じ、熱が発生します。 ドラムの温度が 400°F (204°C) を超えるとブレーキの引きずりを示し、ブレーキのフェード、ライナーの光沢、または極端な場合には火災を引き起こす可能性があります。 走行後にホイールハブ部分に触れたり（非常に熱い場合がありますので注意してください）、摩擦材が燃えている匂いを嗅ぐことで抵抗を確認できます。
あなたまたはあなたのショップが自動スラックアジャスターを手動で調整したのに、すぐに規格外に戻ってしまった場合、これは ASA 自体に欠陥がある (通常は内部クラッチ機構が摩耗または固着している) か、ブレーキライニングが使用限界を超えて摩耗していることを示しています。根本原因を調査せずに、同じ自動調整器を繰り返し再調整するだけでは効果がなく、メーカーのガイドラインに違反します。 Meritor、Haldex、およびその他のメーカーは、繰り返し手動調整が必要な ASA は再調整ではなく交換する必要があると明確に述べています。
点検手順はアジャスターが手動か自動かによって若干異なりますが、基本的な手順はどちらにも当てはまります。
仕様外の手動スラックアジャスターをお持ちの場合、調整手順は次のとおりです。
過剰なプッシュロッドストロークを補正するために自動スラックアジャスターを手動で調整しようとしないでください。自動調整機能が無効になり、根本的な問題が隠蔽されます。 正しい手順は、ASA が調整を維持していない理由を診断し、その原因に直接対処することです。
スラックアジャスターが故障したり、調整が狂う原因を理解することは、予防と診断の両方に役立ちます。
これがブレーキの調整が狂う最も一般的な理由です。ライニング素材が摩耗すると、シューとドラムの間の隙間が増加し、より多くのプッシュロッドの移動が必要になります。定期的にメンテナンスを行わない手動アジャスターは、仕様からどんどん外れていきます。自動アジャスターであっても、ライニングの交換が間に合わなければ最終的には調整範囲を使い果たしてしまいます。 ほとんどのブレーキライニングメーカーは、高速道路車両の場合は 50,000 マイル間隔、または定期的な PM サービスごとに点検することを推奨しています。
あutomatic slack adjusters contain internal gears, pawls, and a one-way clutch mechanism. These components depend on grease to function correctly. When grease breaks down or is washed out — common in vehicles regularly exposed to high-pressure washing — the internal mechanism seizes and the adjuster loses its ability to self-adjust. Grease intervals vary by manufacturer but are typically every 25,000 miles or every 3 months, whichever comes first.
クレビス ピンはプッシュロッドをスラック アジャスタ アームに接続します。時間の経過とともに、ピンとそのボアが摩耗し、接続部に傾斜が生じます。この傾斜はアジャスターでは吸収されず、有効ストローク長に直接追加されます。クレビス ピンが摩耗すると、見かけのストロークが 1/4 インチ増加する可能性があり、それがなければ準拠しているブレーキが使用不能領域に押し込まれる可能性があります。
ブレーキチャンバーとアクスルの仕様に対して間違ったアーム長でスラックアジャスターを使用することは、ほとんどのフリートが認識しているよりも一般的な取り付けエラーです。アームが長すぎると、過度のメカニカルアドバンテージが生じ、ブレーキがかかりすぎる可能性があり、アームが短すぎると、ブレーキトルクが低下します。交換用アジャスターは必ずそのアクスル位置の OEM 仕様と一致させてください。
道路の破片、縁石との衝突、または不適切な取り付けによる物理的損傷により、アジャスターアームが曲がったり、ハウジングに亀裂が入ったりする可能性があります。アームが曲がると、アジャスターの有効長さと形状が変化し、ブレーキトルクが低下します。目に見える亀裂や曲がりのあるアジャスターは直ちに交換する必要があります。矯正したり溶接したりして使用に戻すことができるコンポーネントではありません。
スラックアジャスターは、耐用年数が有限である摩耗部品です。ほとんどのメーカーは、通常の条件下で 300,000 ～ 500,000 マイルで交換することを推奨していますが、過酷な用途では早めの交換が必要な場合があります。即時交換が必要となる条件は次のとおりです。
スラックアジャスターを交換する場合、クレビスピンとブッシュに磨耗が見られる場合は、必ず同時に交換してください。摩耗したクレビス ピンを新しいアジャスタで再使用すると、修正したばかりのストローク測定誤差が発生します。
あfter installation, grease the adjuster through the zerk fitting until fresh grease exits the seal, apply the brakes several times to allow the ASA to index and set itself, and then re-measure pushrod stroke to confirm proper adjustment before returning the vehicle to service.
ブレーキの調整不良は、最も一般的にはスラックアジャスターの問題によって引き起こされますが、CVSA の路上検査で発見される使用不能違反の上位に挙げられます。 CVSA の年次ブレーキ安全週間検査では、調整不良のブレーキが常にブレーキ関連のすべての違反のかなりの部分を占めています。 最近の CVSA 検査の集中攻撃では、検査されたすべての商用車の約 12 ～ 14 パーセントがブレーキの欠陥により使用不能となり、主な原因としてスラック アジャスター関連の問題が挙げられました。
あn out-of-service violation for brake adjustment puts the vehicle off the road immediately and can result in fines, driver disqualification, and negative SMS scores in the FMCSA's Safety Measurement System. Carriers with high SMS brake scores are flagged for priority intervention, which can trigger audits and compliance reviews.
規制上の罰則を超えて、調整不足のブレーキを使用すると、安全性に重大な影響が生じます。 FMCSA と NHTSA による調査では、死亡事故データにおいて、ブレーキに欠陥のある商用車が大幅に多く表示されていることが一貫して示されています。 あ loaded combination vehicle traveling at 65 mph needs roughly 400 feet to stop under normal conditions — brake defects can extend that distance by 25 percent or more.
ドライバーには、49 CFR Part 396 に基づき、基本的なブレーキチェックを含む走行前および走行後の検査を実施する法的義務があります。通常、ドライバーはプッシュロッドのストロークを正確に測定することは期待されていませんが、ブレーキの引きずり、引っ張り、ペダルの異常な感触の明らかな兆候を認識し、車両を操作する前に報告できる必要があります。
メンテナンスに関する議論では、いくつかの関連用語がスラックアジャスターと並んでよく登場します。それらを正しく保つためのクイックリファレンスを次に示します。
