スラックアジャスターをチェックする方法: 完全ガイド

確認方法 スラックアジャスター : 直接の答え

スラックアジャスターをチェックするには、ブレーキをいっぱいに掛けて保持し、各ブレーキチャンバーでプッシュロッドのストロークを測定します。 ほとんどの標準ブレーキ チャンバーでは、90 ～ 100 psi のフル ブレーキ適用下で、プッシュロッド ストロークが 2 インチ (50.8 mm) を超えてはなりません。 ストロークが法定限界を超えている場合は、スラックアジャスターを直ちに調整または交換する必要があります。これが核となるチェックであり、他のすべてはその上に構築されます。

スラックアジャスターは、ブレーキチャンバーのプッシュロッドとブレーキカムシャフトの間の機械的リンクです。調整がずれていると、ブレーキが実質的に弱くなり、停止距離が長くなり、路上検査で車両が走行不能になる可能性があります。トラック運転手、車両整備士、オーナーオペレーターにとって、それらを適切にチェックする方法とその頻度を理解することは非常に重要です。

スラックアジャスターが実際に何をするのかを理解する

検査手順に入る前に、エア ブレーキ システムにおけるスラック アジャスターの役割を理解しておくと役立ちます。ブレーキライニングが時間の経過とともに摩耗すると、ライニングとドラムの間の距離が増加します。補償がなければ、ブレーキを掛けるためにブレーキチャンバーのプッシュロッドをさらに遠くまで移動させる必要があり、最終的にはブレーキ力が不十分になるか、プッシュロッドが有効ストローク範囲を超えるほど遠くまで移動する必要があります。

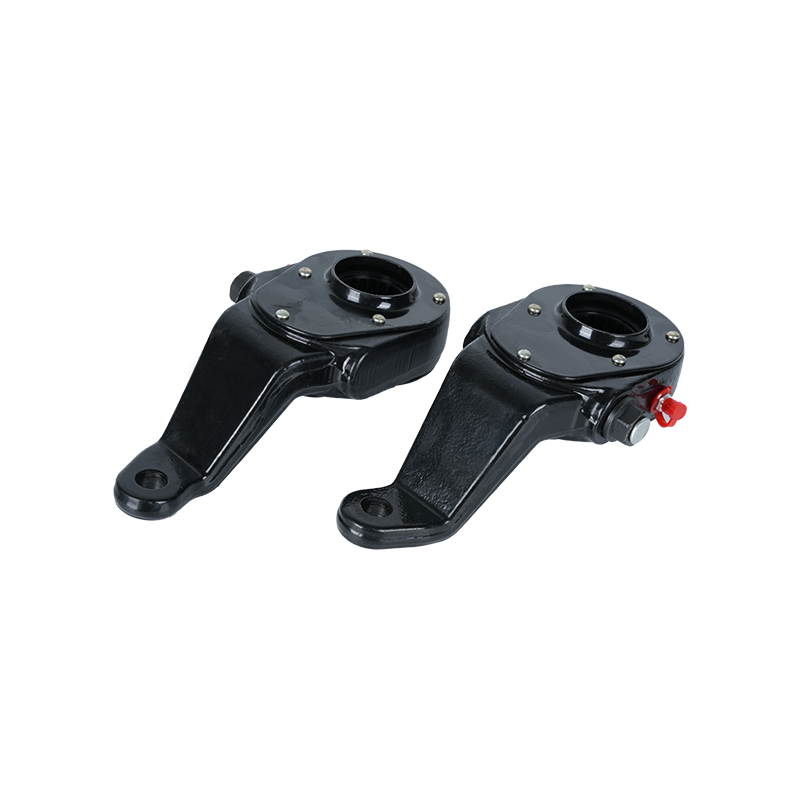

スラックアジャスターはこの摩耗を補正します。これらは基本的に、ウォーム ギア機構を備えたレバー アームであり、S カム (またはウェッジ カム) を回転させてブレーキ シューをドラムに十分近づけて効果的なブレーキを実現します。主に次の 2 つのタイプがあります。

• 手動スラックアジャスター — 調整ボルトを回転させるには、レンチを使用して手動で定期的に調整する必要があります。これらは古い車両や一部のトレーラーの車軸に今でも見られます。
• 自動スラックアジャスター (ASA) — 通常のブレーキ適用時に自動調整されるように設計されています。これらは、FMCSA 規制に基づいて、1994 年 10 月 20 日以降、米国のすべての新しいエアブレーキ付き商用車に義務付けられました。

よくある危険な誤解は、自動スラックアジャスターは自動的に調整されるため、チェックする必要がないというものです。 これは間違いです。 ASA が調整されていない場合は、クレビス ピンの磨耗、カムシャフト ブッシュの不良、ASA メカニズムの損傷など、より深刻な機械的問題の兆候であり、手動で再調整するだけでは一時的なパッチにすぎません。 FMCSA とブレーキ メーカーはどちらも、適切に機能する ASA は正しい調整を維持する必要があるため、調整がずれている ASA には単に締め直すだけでなく診断が必要であることを強調しています。

始める前に必要なツール

スラックアジャスターのチェックには高価な特殊機器は必要ありませんが、正確で安全な測定を行うには適切な基本が必要です。

• インチとミリメートルでマークされた定規または巻尺
• チョークまたはペイントマーカーでプッシュロッドに印を付けます
• 9/16 インチまたは 5/8 インチのレンチ (必要に応じて手動調整用)
• 車両の動きを防ぐ輪止め
• 安全メガネと手袋
• 空気供給 — 測定のためにブレーキをかける前に、車両はシステム空気圧をフルに保つ必要があります (通常は 90 ～ 100 psi)。

車輪の下や近くに入る前には、必ず車輪に輪止めをしてください。パーキングブレーキをかけている場合でも、点検中はブレーキシステムのみに頼って車両を保持しないでください。

ステップバイステップ: スラックアジャスターを正しくチェックする方法

ステップ 1 — 最大空気圧を構築する

車両を始動し、空気システムが最大作動圧力になるまで待ちます。 ほとんどのエア ブレーキ システムは 100 ～ 120 psi で動作し、有効なプッシュロッド ストローク測定には少なくとも 90 psi が必要です。 低い空気圧でテストすると、誤って短いストロークの測定値が得られ、ブレーキが適切に調整されていないにもかかわらず、適切に調整されていると信じてしまう可能性があります。

ステップ 2 — プッシュロッドが停止していることをマークする

ブレーキを完全に解放した状態 (ペダルを踏まず、安全であればパーキング ブレーキをオフ) で、チョークまたはペイント マーカーを使用して、ブレーキ チャンバーの正面にあるプッシュロッドに印を付けます。これがゼロ基準点です。ブレーキをかけた後に正確に測定できるように、マークをはっきりと見えるようにしてください。

ステップ 3 — ブレーキをかけて保持する

2 人目にフット ブレーキをかけて約 90 psi で保持してもらうか、一人で作業する場合はブレーキ適用ツールを使用してください。測定中はブレーキを完全に掛けて保持する必要があり、ポンプをかけたり部分的に掛けたりすることはできません。部分的に適用すると、ストロークの読み取り値が短くなり、正しく調整されていると誤った感覚を与えます。

ステップ 4 — プッシュロッドのストロークを測定する

ブレーキチャンバーの面からチョークマークまでの距離を測定します。これが適用されるプッシュロッドストロークです。この測定値を、車両のブレーキ チャンバーのタイプおよびサイズの法定最大値と比較してください。 最大ストロークを超えると、FMCSA 規制により使用不能状態になります。

ステップ 5 — スラックアジャスターアームの長さを確認する

各ホイールを操作しているときに、スラックアジャスターアーム自体も目視で確認してください。ブレーキを完全に掛けたとき、アームはプッシュロッドに対して垂直 (約 90 度) でなければなりません。ブレーキをかけたときにアームの角度が 90 度より大幅に小さい場合、メカニカル アドバンテージが減少します。つまり、たとえプッシュロッドのストロークが許容範囲内であるように見えても、車輪の制動力が損なわれることになります。

ステップ 6 — 自由な動きを確認する (手動押しテスト)

ブレーキを解除した状態で、スラックアジャスターアームをつかみ、手で押したり引いたりしてみてください。 自由な動きはほとんどなく、通常はアームの端で約 1 インチ (25.4 mm) 以内です。 過剰な遊びは、クレビス ピンの摩耗、接続の緩み、またはスラック アジャスター自体の内部摩耗を示します。このテストは迅速で、ストロークの測定値を見る前に機構全体の健全性を把握できます。

チャンバータイプ別の最大プッシュロッドストローク制限

プッシュロッドの最大許容ストロークはブレーキチャンバーの種類とサイズによって異なります。これらの値は FMCSA 49 CFR Part 393.47 に基づいており、北米全土で広く使用されています。ストローク測定値がこれらの制限以上である場合は、ブレーキを調整または修理するまで車両を運転してはなりません。

特定のチャンバーのタイプとサイズを必ず確認してください。チャンバーサイズ番号は通常、チャンバーハウジング自体に刻印されています。見つからない場合は、車両のメンテナンス マニュアルまたはその車軸の OEM ブレーキ仕様を確認してください。

スラックアジャスターの手動調整方法（手動タイプ）

車両に手動スラックアジャスターがあり、プッシュロッドのストロークが許容範囲を超えている場合は、ここでそれらを仕様に戻す方法を説明します。このプロセスは、車両が安全に停止され、空気システムが適切に充電された後にのみ実行してください。

1. ブレーキチャンバーからすべての空気圧を解放し、パーキングブレーキも確実に解除して、ブレーキが完全にオフの位置になるようにします。
2. スラックアジャスターの調整ボルトを見つけます。通常、これはアジャスター本体の側面にある四角形または六角形の頭の取り付け金具で、場合によってはゴムブーツで覆われています。
3. 9/16 インチまたは 5/8 インチのレンチ (アジャスターのモデルに応じて) を使用して、調整ボルトを時計回りに回します。 4 分の 1 回転するごとに、ブレーキ シューがドラムに近づきます。ゆっくりと向きを変えながら確認してください。
4. 抵抗を感じたら回転を止めてください。シューがドラムに接触していることを意味します。
5. 調整ボルトを反時計回りに 1/4 ～ 1/2 回転戻して、シューとドラムの間に適切なランニング クリアランスを確保します。
6. 90 psi でブレーキを再度かけ、プッシュロッドのストロークを再測定します。 ほとんどのシステムの目標ストロークは 1.0 ～ 1.5 インチ (25 ～ 38 mm) であり、十分に最大制限内にあります。
7. ブレーキを完全に解除した状態で、ホイールを手で回転させます。ホイールは抵抗なく自由に回転する必要があります。引きずりがある場合は、アジャスターを少し戻してください。

手動スラックアジャスターは、予防保守の間隔ごと、およびブレーキの性能に異常を感じるたびに点検する必要があります。業界の一般的な推奨事項は、手動スラックアジャスターを 10,000 ～ 15,000 マイルごとに、または自動車メーカーの指定に従って検査することです。

自動スラックアジャスターのチェック: ストローク以外に何を探すべきか

自動スラックアジャスターは自動的に調整されますが、定期的な検査が必要です。プッシュロッドのストロークチェックは同じままで、同じ測定プロセス、同じ制限が適用されます。ただし、ASA には手動タイプには適用されない追加の検査項目があります。

クレビスピンとヨークの状態

クレビス ピンはプッシュロッドをスラック アジャスタ アームに接続します。 クレビス ピンが摩耗したり緩んだりすると、遊びが生じてブレーキ効率が低下し、ASA の自動調整機構に干渉する可能性があります。 摩耗、割ピンの完全性、クレビス接続部の左右の動きを目視検査します。目に見える磨耗や緩みが見られるピンは交換してください。

カムシャフトブッシュとスプラインの摩耗

スラックアジャスターはブレーキカムシャフトにスプラインを介して取り付けられています。カムシャフトのブッシュが摩耗すると、カムシャフトがきれいに回転せず、横方向または半径方向に動きます。この横方向の動きにより、ASA が過剰調整または過小調整される可能性があります。スラックアジャスターアームの端をつかみ、ブレーキを解除した状態で左右に動かしてみます。 アーム先端の横方向の遊びが約 1/8 インチを超える場合は、通常、カムシャフト ブッシュが磨耗していることを示します。 、すぐに対応する必要があります。

ポールとウォームギアの機構

ASA の内部には、実際の調整作業を行う爪とラチェットまたはウォーム ギア機構があります。分解しないと直接点検することはできませんが、ASA を設定してから短期間で調整が狂う場合や、調整しすぎてブレーキの引きずりを引き起こす場合など、内部故障の症状が現れます。特定のホイール位置にこれらのパターンのいずれかが見られる場合は、ASA 自体の交換が必要である可能性があります。

潤滑ポイント

多くのスラックアジャスターには潤滑用のグリスフィッティング（ザークフィッティング）が付いています。グリースの種類と間隔については、OEM 仕様を参照してください。たとえば、Meritor では、PM 間隔ごとに NLGI グレード 2 リチ​​ウムベースのグリースを使用してグリースを注入することを推奨しています。スラックアジャスターの潤滑が不十分だと、内部の摩耗が早くなり、焼き付きが発生し、適切な自動調整ができなくなることがあります。

スラックアジャスターが故障している、またはすでに故障しているという兆候

定期検査中にすべてのスラックアジャスターの問題が見つかるわけではありません。ドライバーと整備士は、正式な点検の合間であっても、スラックアジャスターの問題を直接示す以下の警告サインに注意する必要があります。

• 停止距離の増加 — 車両の停止に通常よりも著しく長い時間がかかる場合は、スラック アジャスターが調整されていないことが最初に確認すべき事項の 1 つです。ホイールが 1 つでも調整されていないと、ブレーキ効率が大幅に低下する可能性があります。
• ブレーキ時に車両が片側に引っ張られる — 一方の側に適切に調整されたブレーキがあり、もう一方の側が正しく調整されていない場合、車両はより大きな制動力で側に引っ張られます。これは、車軸の両側でスラック アジャスターの調整が不均等である典型的な兆候です。
• ブレーキの引きずりまたはホイールの熱 — スラックアジャスターを調整しすぎると、シューズがドラムに近づきすぎます。これにより、継続的に光が接触し、熱が発生します。通常の運転後 (急ブレーキ後ではない) 触るとホイールが熱くなっている場合は、調整しすぎたアジャスターによるブレーキの引きずりを示す強力な兆候です。
• ブレーキの感触が弱い、またはスポンジ状になる — エア ブレーキ システムが通常より多くのペダル トラベルが必要なように感じられる、または反応が遅いように見える場合は、スラック アジャスターが調整から外れすぎていることを示している可能性があり、ブレーキ力が発現する前に過剰なプッシュロッド ストロークが必要になります。
• 路上点検中の路外違反 — FMCSA ブレーキ検査官は、レベル 1 検査の一環としてプッシュロッドのストロークを検査します。 2019 年の CVSA 路側取締り調査では、ブレーキ調整違反が最も一般的な運行停止状態のトップ 5 に入っています。 、北米における商用車 OOS 注文のかなりの部分を占めています。あなたの車両にフラグが立っている場合は、すでにスラックアジャスターが限界をはるかに超えた状態で走行している可能性があります。
• 目に見える損傷または腐食 — アジャスターハウジングのひび割れ、調整ボルトの固着、ダストカバーの欠落、またはクレビスとピンの激しい腐食はすべて、ストローク測定値が制限内にある場合でも、アジャスターに緩みがあることを示しており、詳細な検査または交換が必要です。

スラックアジャスターをどのくらいの頻度でチェックする必要がありますか

スラックアジャスターの点検頻度は、操作の種類、車両のタイプ、手動アジャスターか自動アジャスターかによって異なります。実際的な内訳は次のとおりです。

走行前検査を行うドライバーは、スラックアジャスターアームの位置を簡単に目視確認し、明らかな物理的損傷がないかを毎日確認する必要があります。定規を使ったプッシュロッドのストローク測定は、毎回の走行前に行う必要はありませんが、予定されているすべての PM の一部であり、ブレーキ性能に異常を感じた場合には常に行う必要があります。

スラックアジャスターをチェックする際のよくある間違い

経験豊富な整備士でも、スラックアジャスターの検査中に誤りを犯し、誤った測定値や問題の見逃しにつながることがあります。これらは、知っておく価値のある最も一般的なものです。

低気圧での測定

90 psi 未満のプッシュロッド ストロークをテストすると、実際に適用された条件よりも短いストロークの測定値が得られます。測定を開始する前に必ず空気圧を確認してください。多くのメカニックはゲージの確認を忘れ、ストローク長を誤って判断してしまいます。

原因を診断せずに自動スラックアジャスターを手動で調整する

これは、スラックアジャスターのメンテナンスにおいて最も一般的かつ最も危険な間違いです。 ASA が調整されていない場合は、ブッシングの摩耗、クレビスの不良、コンポーネントの曲がりなど、機械的に何らかの問題が発生しています。手動で調整して走り去っても何も解決しません。 ASA はすぐに調整不能に戻り、根本的な損傷は悪化し続けます。常に根本原因を見つけて修正してください。

個々の車軸の変動を無視する

1 つのステア アクスル、2 つのドライブ アクスル、および 2 つのトレーラー アクスルを備えた車両には、各車輪位置にスラック アジャスターがあり、個別のアジャスターが 10 個以上になる場合があります。それぞれを個別に確認する必要があります。車軸ごとに 1 つのホイールをチェックし、反対側も同一であると仮定するだけでは十分ではありません。ブレーキ摩耗、道路状況、機械的摩耗はホイールごとに異なります。

フリープレイハンドチェックのスキップ

多くのメカニックは、スラックアジャスターアームの手動プッシュプルテストを省略し、プッシュロッドのストローク測定だけに頼っています。ただし、クレビス ピンの摩耗やその他の接続の問題は、安全性に問題があるにもかかわらず、ストローク テストに合格する可能性があります。ハンドチェックにはホイールごとに約 10 秒かかり、定規が見逃していた問題が見つかります。

手動スラックアジャスターの過調整

調整ボルトを回しすぎると、ブレーキの引きずり、過度の熱の蓄積、ドラムとライニングの早期摩耗が発生します。調整後は必ずブレーキを完全に解除した状態でホイールを手で回し、空回りを確認してから走行してください。

スラックアジャスターを調整するのではなく交換する場合

調整が適切ではなく、完全な交換が必要になる状況があります。違いを知ることで時間を節約し、失敗を繰り返すことを防ぎます。

• 正しく取り付けられ、外部コンポーネントが磨耗していないにもかかわらず、ASA が短期間に繰り返し調整不能になります。内部機構が故障しているため、ユニットを交換してください。
• アジャスターのハウジングに亀裂が入っているか、道路の破片や衝突によって物理的に損傷している。
• スラックアジャスターとカムシャフトの間のスプライン接続が磨耗または丸くなっているため、ポジティブドライブではなくスリップが発生します。
• 手動アジャスターの調整機構が固着しており、適切な工具と浸透潤滑剤を使用しても回転できません。
• アジャスターアームの長さがその車軸の交換仕様と一致しません。 同じ車軸上でアームの長さを混在させると、左右で不均一な制動力が生じます。
• アジャスターにグリースを塗布すると、グリースが変色したり、水っぽくなったり、金属粒子が含まれたりするなど、腐食が内部コンポーネントにまで浸透しています。

スラックアジャスターの交換は複雑な作業ではありませんが、正しいアームの長さ、スプライン数、ブレーキチャンバーのクロック位置を元のユニットに合わせる必要があります。交換品を取り付ける前に、必ずこれら 3 つの仕様を確認してください。間違ったアーム長でスラックアジャスターを取り付けると、有効なメカニカルアドバンテージが変化し、調整だけでは修正できないオーバーストロークまたはアンダーストロークの状態が発生します。

規制の背景: これを正しく行うことがなぜ重要なのか

ブレーキ調整は、北米における商用車のコンプライアンスにおいて最も厳格に施行される項目の 1 つです。 FMCSA の規制では、ブレーキ調整に違反した商用車は直ちに運行停止にされる可能性があり、ドライバーはその場で修理が行われるか、車両が牽引されるまで車両を動かすことができません。

49 CFR 393.47 では、ブレーキ チャンバーのプッシュロッド ストロークがそのチャンバーのタイプとサイズの最大制限を満たすかそれを超えている場合、車両は使用できなくなります。 猶予マージンはありません。限界に達すると、サービスが停止し、限界に近づいていないことを意味します。このため、ストロークの測定値を、限界をわずかに下回るのではなく、限界内に十分に収めることが特に重要になります。

連邦規制を超えて、ブレーキ調整は事故責任に直接影響します。商用車が関与する衝突調査では、ブレーキの検査とメンテナンスの記録が最初に検討される文書の 1 つです。 スラックアジャスターの適切な文書化されたチェックと調整の履歴は、デューデリジェンスを証明します。 記録が不足している場合、または調整不能な状態が繰り返されたことを示す記録がある場合、訴訟における責任の結果に大きな影響を与える可能性があります。

商用車安全アライアンス (CVSA) は定期的に路上取り締まりイベントを実施しています。最も有名なのは毎年開催されるブレーキ安全週間で、この期間中、検査官は特にブレーキ調整と条件違反を対象とします。 2022 年の CVSA ブレーキ安全週間中、検査官はブレーキ関連の違反により、検査した商用車の約 13% を運行停止にしました。 — この数値は毎年頑固に一貫しており、これが依然として広範な車両メンテナンスの問題であることを示しています。
